公稱通徑50~1200mm
公稱壓力1.0-2.5MPa
采用標準GB/T172416GB9113 GB13927AP598
工作溫度0-80℃
適用介質水、油、氣等
產品簡介

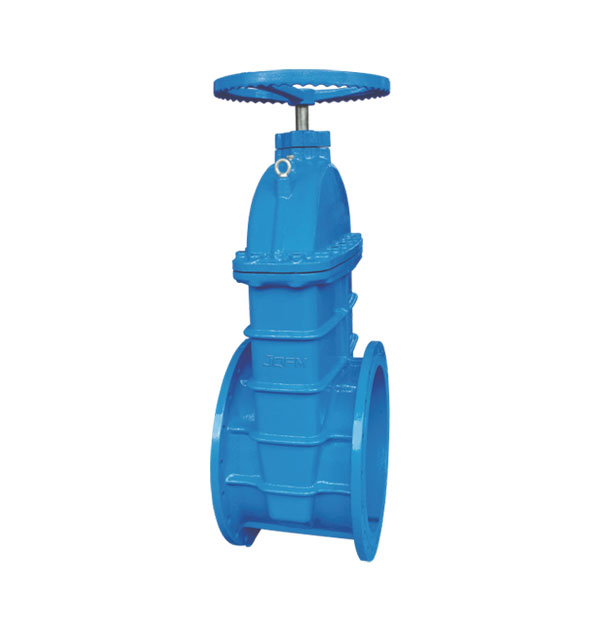

彈性座封閘閥是我公司引進歐洲高科技閥門制造技術所生產的彈性座封閘閥,利用閘板整體包膠產生彈性變形的補償作用達到良好的密封效果,克服了一般閘閥密封不良、漏水和生銹的現象。可廣泛在自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
工作原理
本產品與傳統的鍛鋼球閥工作原理基本一樣，不同的是增加了有關埋地結構的設計。
產品特點
重量輕：本閥采用樹脂砂造型球墨鑄鐵材料制成,強度高、體積小,重量較傳統閘閥重量減輕約20%~30%,安裝維修方便。
平底式閥座：傳統的閘閥通常是凹陷式閥座,增大了流體阻力,且易堆積焊渣、石塊、泥沙等雜物,不利于密封和流面。而本公司生產的彈性座封閘閥采用平底式全流域直通式設計,相當一直管道,不易堆積雜物,確保密封可靠,使流體暢通無阻。
閥瓣整體包膠：瓣釆用高品質的橡膠進行整體內、外包膠,采用一流的橡膠硫化技術使得閥門能夠保證精確幾何尺寸,且橡膠與球墨鑄鐵閥瓣接覆牢靠,不易脫落及彈性記憶好。
精鑄閥體：閥體采用精密鑄造,精確的幾何尺寸使得閥體內部無需任何加工即可保證閥門的密封性。閘板骨架采用球墨鑄鐵,整體包覆橡膠,具有幾何尺寸精確、包覆牢靠、不脫落、彈性記憶好、可互換等優點。
耐腐蝕：閥體內外表面采用粉體環氧樹脂涂裝,內件采用不銹鋼或銅合金可防止閥體的腐蝕及生銹,并可用于污水系統。
不易碎裂：以往傳統鑄鐵閘閥常因外物擊中、碰撞或重壓而造成斷裂等現象。由于本體改用球墨鑄鐵,此種情形已可大幅度減
“0”型環密封圈：由于閥體釆用三道“0”型環密封圈密封設計,可減少開關時的摩擦阻力,大幅減少漏水現象及可以不停水方施工更換密封圈。
有助生飲：由于閥體內部以無毒性環氧樹脂涂裝,閥瓣的內外表面均以橡膠完全披覆而不至于出現銹水或腐蝕現象,可支持供生飲標準。
