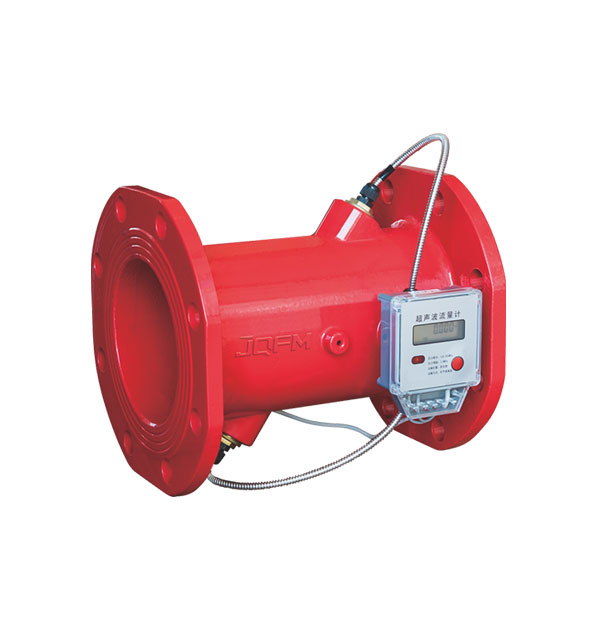

產品簡介
極低的始動流量,低可測流速達0.01m/s
超低功耗設計,功耗小于0.00055W
電池供電可連續工作6-10年
采用超聲波傳感器,無機械轉動部分,10年免維護設計
雙向流量均可測量、測量管段模具鑄造,保證無泄漏
測量精度±1%、±2%、±3%可選
技術參數
測量原理:超聲波時差原理,采用低電壓多脈沖發射電路,雙平衡抑制噪聲接收電路。
測量介質:水及其它液體,懸浮物含量<10g/I,粒徑<1mm,液體充滿管道。
管徑范圍:DN15-1000mm全系列不同管徑用戶可選
管段長度:按普通水表規格尺寸設計
測量周期:默認3秒,1~31秒用戶可選
適用溫度:環境溫度-40℃~80℃(LCD顯示器-25℃-60℃)
精確度:±1%、±2%、±3%可選
重復性精度:優于±0.5%
傳感器:高溫耐磨陶瓷傳感器,適用介質流體溫度-40℃~160℃
防護等級:IP68,壓鑄鋁儀表殼,水下2米正常工作
接口輸出:RS232、RS485標準配置,4-20mA、M-BUS、GPRS、CDMA、GSM短消息可選配。
供電方式:單節3.6V鋰電池可工作6年,選配電池可工作十年以上,電壓2.6V時工作正常工作;有源4-20mA供電(兩線制),無需電池即可正常工作;RS232輸出時主機切電工作,無需電池即可正常工作;RS485輸出時需要外加5V電源,無需電池即可正常工作。
產品特點
適用液體介質:水,酸堿液,油類等單一均勻穩定的流體,濁度小于10000ppm,粒徑小于1mm
適用介質溫度:溫度0℃~160℃功能:正反向雙向計量,可計量正、負、凈累積流量;壓力:≤1.6MPa
環境溫/濕度:主機-30℃-+80℃;傳感器-40℃-+160℃,傳感器可浸水工作,水深小于3m 適用管徑:DN10mm~DN1000m
直管段要求:上游>10D,下游>5D 距泵出口>30D(D:管徑)
流速范圍:0~±30m/s
精度等級:優于1%
重復性:優于0.5%
1. 結構緊湊、堅固,精度高。
2. 有4-20mA或0~20m輸出,可帶RS-232通訊或RS-485通訊。
3. OTC輸出正、負、凈累積流量脈沖信號或瞬時流量頻率信號。
4. 有聲音報警提示功能,自動記憶前64日,前64個月,前5年的累積流量。
5. 可輸入5路模擬電流信號。
6. 全中文液晶顯示瞬時流量及正、負、凈累積流量、流速、時間、模擬輸入等數據。
7. 繼電器可輸出近20種源信號。
管道式超聲波流量計采用超聲波時差原理來計量圓管內液體的流量。富士達公司生廠的超聲波水表采用工業級電子元器件,依靠電池供電,無機械轉動,無磨損,無壓力損失,是一種全電子的工業用水表。超聲波水表具有精度高、可靠性好、價格低、使用壽命長等優點。可完全替代其它類型的水表。
